La importancia de calibrar los equipos topográficos

La calidad de un levantamiento topográfico no depende únicamente de la precisión indicada en la ficha técnica del instrumento. Los golpes, el transporte, los cambios de temperatura, el desgaste y el uso continuado pueden modificar progresivamente su comportamiento.

Calibrar y comprobar periódicamente los equipos permite detectar estas desviaciones antes de que afecten a un replanteo, una nivelación o un levantamiento. Se trata, por tanto, de una medida técnica, económica y preventiva.

Calibrar, ajustar y verificar no son lo mismo

Operación	¿En qué consiste?	Resultado
Verificación	Comprobar el equipo mediante mediciones conocidas	Confirma si trabaja dentro de la tolerancia requerida
Calibración	Comparar las mediciones con patrones o referencias trazables	Determina el error real y su incertidumbre
Ajuste	Modificar los parámetros del instrumento para corregir desviaciones	Reduce o compensa los errores detectados
Reparación	Intervenir sobre elementos mecánicos, ópticos o electrónicos	Restablece el funcionamiento del equipo

Una calibración no implica necesariamente que el instrumento necesite reparación. Puede demostrar que el equipo funciona correctamente o identificar una desviación que deba corregirse mediante un ajuste de usuario o una intervención técnica.

¿Qué elementos deben comprobarse?

Equipo	Comprobaciones principales	Posibles efectos de una desviación
Estación total	Colimación horizontal y vertical, eje de muñones, compensador, plomada y distanciómetro	Errores angulares, altimétricos y en distancias
Nivel óptico o digital	Error de colimación, compensador y estado de la mira	Desniveles y cotas incorrectas

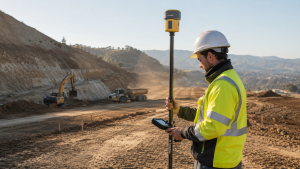

Receptor GNSS	Funcionamiento, antena, jalón, nivel esférico y medición sobre bases conocidas	Desplazamientos en posición y altura
Escáner láser	Geometría del sensor, compensador, alcance y comparación con puntos de control	Deformaciones o desplazamientos en la nube de puntos
Láser rotativo	Horizontalidad del plano emitido y funcionamiento del compensador	Errores de cota que aumentan con la distancia
Prismas y miniprismas	Constante, centrado y estado del soporte	Error sistemático en todas las distancias
Trípodes y bases nivelantes	Holguras, tornillos, estabilidad y plomada	Pérdida de centrado y movimientos durante la observación
Jalones	Longitud, rectitud y nivel esférico	Desplazamiento horizontal y error de altura

Errores pequeños que pueden hacerse grandes

Desviación	Situación de trabajo	Efecto aproximado
20″ de error angular	Visual de 100 m	Cerca de 10 mm transversalmente
20″ de error angular	Visual de 300 m	Cerca de 29 mm transversalmente
2 mm en la constante del prisma	Cualquier distancia medida con ese prisma	2 mm de error sistemático
10′ de inclinación del jalón	Antena o prisma a 2 m de altura	Cerca de 6 mm de desplazamiento horizontal
2 mm por cada 30 m en un nivel	Itinerario de 300 m sin compensación	El error puede alcanzar varios centímetros

Los valores anteriores son ejemplos geométricos simplificados. El error final también depende del método de observación, las distancias, la compensación entre visuales y las condiciones ambientales.

¿Cuándo conviene comprobar un equipo?

Situación	Actuación recomendada
Antes de comenzar una obra importante	Verificación completa sobre referencias conocidas
Después de un golpe o caída	Retirar temporalmente el equipo y comprobarlo
Tras un transporte prolongado	Revisar compensador, colimación, plomada y accesorios
Después de cambios fuertes de temperatura	Dejar aclimatar el instrumento y repetir las comprobaciones
Cuando los cierres empeoran sin causa aparente	Comprobar equipo, accesorios y metodología
En trabajos de alta precisión	Realizar comprobaciones antes y durante el trabajo
De manera periódica	Aplicar el plan de mantenimiento definido por la empresa y el fabricante

No existe un único intervalo válido para todos los instrumentos. La frecuencia debe establecerse según la intensidad de uso, el tipo de transporte, las condiciones de trabajo, las tolerancias del proyecto y las recomendaciones del fabricante.

Comprobaciones de campo y calibración profesional

Comprobación de campo	Servicio técnico o laboratorio
Permite detectar rápidamente una anomalía	Utiliza patrones y procedimientos controlados
Puede realizarla el propio usuario	Debe realizarla personal especializado
Incluye pruebas de colimación, cierres y bases conocidas	Puede evaluar ángulos, distancias y otros componentes
No siempre genera un certificado	Puede emitir un certificado con resultados e incertidumbre
Es adecuada para el control habitual	Es necesaria cuando se requiere trazabilidad o reparación

La importancia de los accesorios

Un instrumento correctamente calibrado puede producir resultados deficientes si se utiliza con una base nivelante con holgura, un prisma con una constante equivocada o un jalón cuyo nivel esférico está desajustado. El control debe abarcar el sistema completo de medición.

Accesorio	Comprobación	Riesgo principal
Prisma	Constante configurada y centrado	Error sistemático en distancia
Jalón	Verticalidad y longitud real	Desplazamiento de la coordenada
Trípode	Rigidez y apriete	Movimiento del instrumento
Base nivelante	Plomada, tornillos y holguras	Error de centrado
Mira de nivelación	Rectitud, escala y estado de uniones	Error en desniveles
Bípode	Bloqueo y estabilidad	Inclinación durante la medición

¿Qué debe incluir un registro de calibración?

Dato	Finalidad
Marca, modelo y número de serie	Identificar inequívocamente el instrumento
Fecha de comprobación o calibración	Controlar su historial
Procedimiento empleado	Garantizar que la prueba pueda repetirse
Resultados obtenidos	Conocer las desviaciones detectadas
Tolerancia aplicada	Determinar si el equipo es apto para el trabajo
Ajustes o reparaciones realizadas	Documentar cualquier intervención
Responsable de la comprobación	Asegurar la trazabilidad del proceso
Próxima revisión prevista	Evitar que el control quede olvidado

Normas de referencia

Norma	Ámbito
ISO 17123-2	Niveles
ISO 17123-4	Medición electroóptica de distancias
ISO 17123-5	Estaciones totales
ISO 17123-6	Láseres rotativos
ISO 17123-8	Sistemas GNSS RTK
ISO 17123-9	Escáneres láser terrestres
ISO 17123-11	Instrumentos GNSS

Conclusión

La calibración no es un simple trámite de mantenimiento. Es la forma de demostrar que un instrumento mide dentro de los límites aceptables para cada trabajo y de evitar que una desviación pase inadvertida hasta fases avanzadas de la obra.

Combinar verificaciones periódicas de campo, ajustes de usuario y calibraciones profesionales permite prolongar la vida útil de los equipos, reducir repeticiones y entregar resultados topográficos con mayor confianza y trazabilidad.

Fuentes técnicas: catálogo ISO de instrumentos geodésicos y topográficos, procedimientos de ajuste de Trimble, comprobación y ajuste de estaciones Leica y certificados de calibración de Leica Geosystems.
